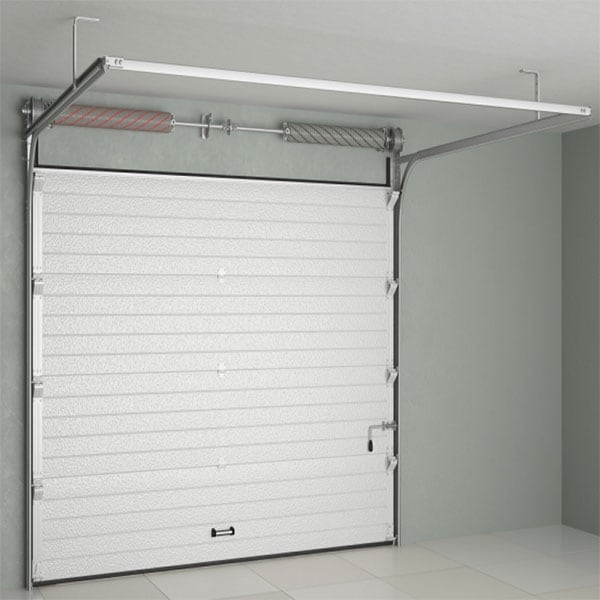

Параметр | Показатель |
---|---|
Ширина проема, мм | от 2 000 до 6 000 |
Высота проема, мм | от 1 800 до 3 500 |
Притолока, мм | от 150 |
Пристенки, мм | от 120 |
Параметры
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 230 (≥ 260 мм под привод) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 110 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 300 |

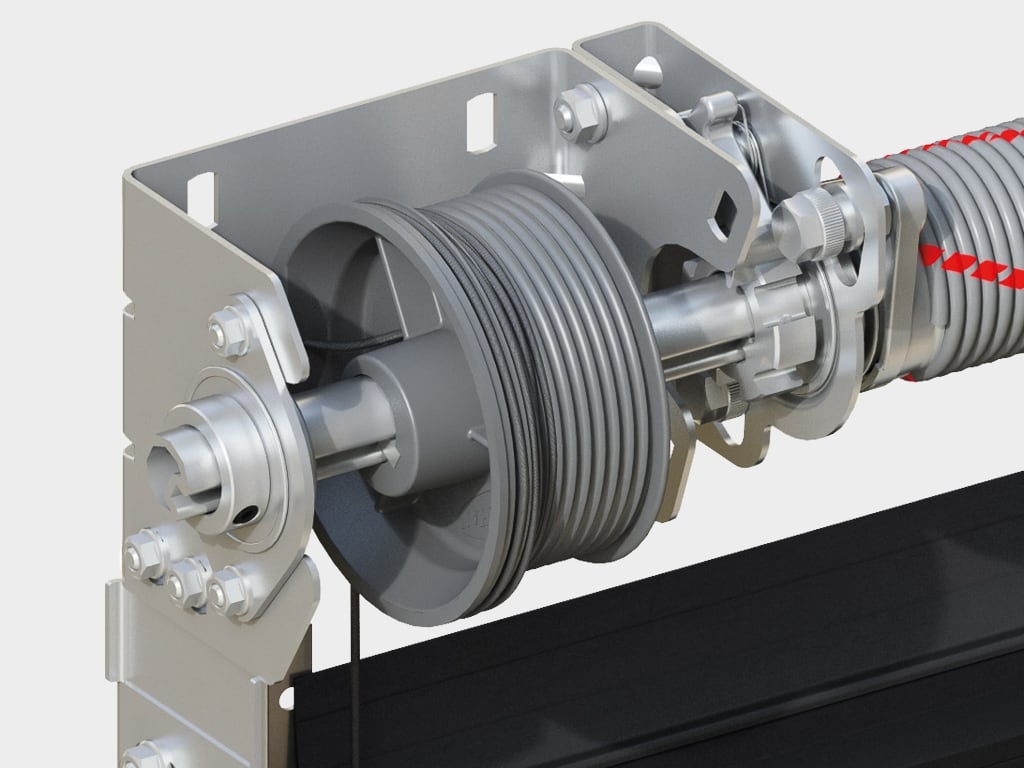

Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 150 (≥160 c потолочным приводом) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | при h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60 |
Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 510 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
|
||
|
||
|
||
|
||
|
||
|
Технические характеристики
Параметр | Значение | Примечание |
---|---|---|
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
Усилие ручного открывания и закрывания, Н, не более | 150 | |
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
Вес полотна ворот, кг/м² | 13 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
